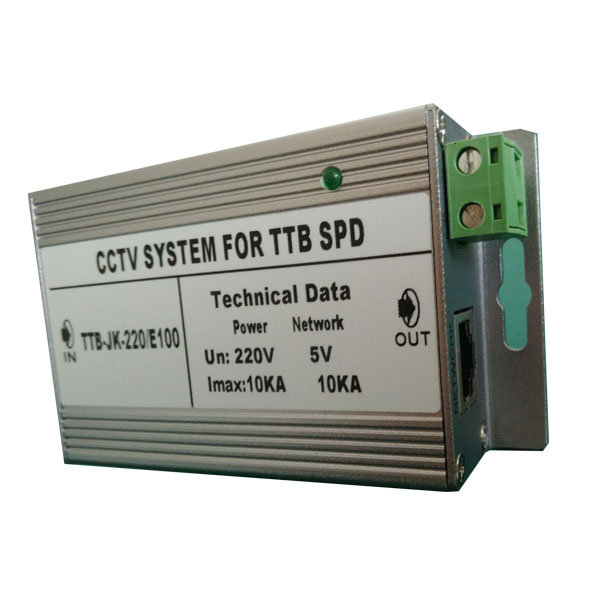

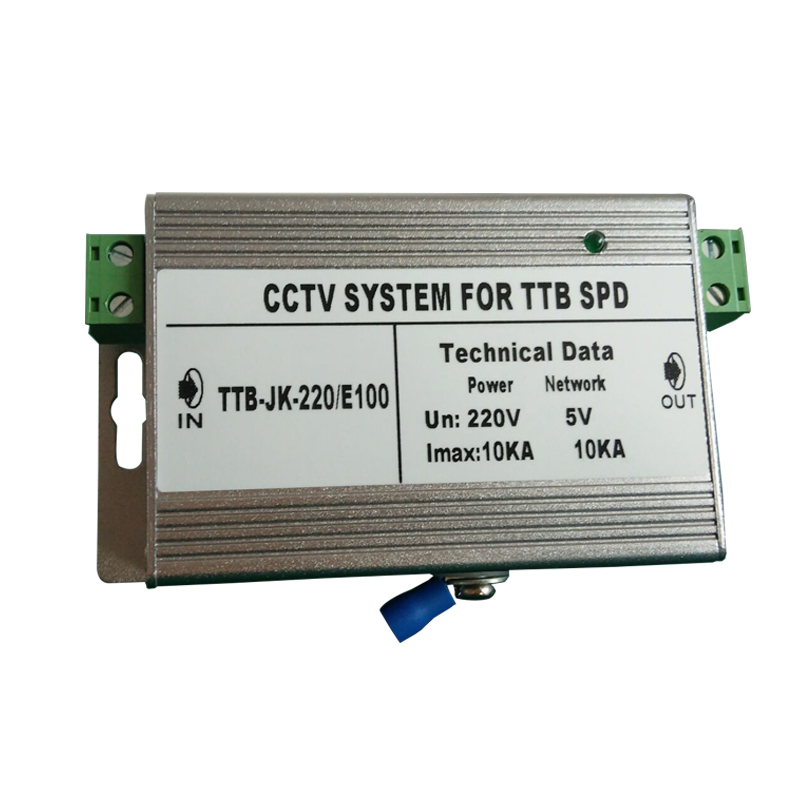

二合一监控防雷器

所属分类:

打印当前页面

产品详情

产品介绍

二合一监控防雷器适用于公共场所、各种楼宇、机场、海关、军事基地等各种重要安防设施的室内、室外监控摄像枪的防雷击电磁脉冲保护。二合一防雷器用于不带云台摄像枪,安装在监控系统前端的摄像机尾部,位置与摄像机越近越好,原则上0.5M距离内,并做好接地处理。二合一防雷器,是指监控系统中摄像机端的集视频防雷和电源防雷为一体的防雷设备。

网络电源二合一:指网络摄像机监控与电源防雷,接口为rj45网线接口。

视频电源二合一:指视频监控与电源防雷,接口为BNC视频接口。

性能特点

•采用电源+网络综合多级保护电路;

•核心部件选用国际产品,性能优异;

•通流容量大,插损小、传输性能优越、无漏流;

•残压水平低,防护效果好;

•反应迅速、性能稳定、工作可靠;

•体积小,安装、使用方便、无须维护。

主要性能参数

产品型号    TTB-JK-12    TTB-JK -24    TTB-JK -220

1、电源防雷器部份性能参数

标称工作电压Uc    12V    24V    220V

标称放电电流In(8/20μs)    5kA

最大放电电流Imax(8/20μs)    10kA

保护水平Up(8/20μs,5KA)    ≤40V    ≤70V    ≤700V

2、信号防雷器部份性能参数

标称工作电压Un    5V

标称放电电流In(8/20μs)    3kA

最大放电电流Imax(8/20μs)    5kA

保护水平Up(8/20μs,3KA)    ≤25V

适应数据传输速率    100Mbps

响应时间    1ns

插入损耗    ≤0.5dB

3、其它参数

外壳    铝型材外壳,表面拉线氧化(银色)

外形尺寸(mm)    113*66*28(不含接头)

导线接口    电源部份    2P压接式端口,最大接入线径4mm2

    网络信号部份    RJ45接口

    接地    地线接线端子或2.5平方地线

安装方式    机箱、柜内安装

使用环境条件    温度-40~+85℃,相对湿度≤95%(25℃),高度≤3km

注:产品规格可能不定期更新,请咨询横贯公司了解详情。
